V21 Batarya Kontrol Devresi Değişimi

Hangi durumlarda gerek duyulur;

• Batarya deşarj konnektörünün hasar görmesi
• Batarya şarj konnektörünün hasar görmesi
• Batarya-Braket bağlantısının sağlanamaması
• Batarya-Şarj Cihazı bağlantısının sağlanamaması

Gerekli malzemeler;

• V21 (uygun revizyon) batarya kontrol devresi
  • Byqee V21 setinizin uygun versiyonunu belirlemek için bu linki kullanabilirsiniz
  • Setinizle uyumlu kontrol devresini bu link üzerinden sipariş verebilirsiniz.
• Yıldız tornavida

!DİKKAT!

!LÜTFEN OKUYUNUZ!

• Byqee bataryaları Lityum tabanlı bataryalardır, yüksek miktarda patlama ve yanma riski barındırmaktadır.
• Batarya paketi üzerinde işlem yapma teknik bilgisine sahip olmadığınızı düşünüyorsanız asla işleme devam etmeyiniz.
• Batarya paketiniz üzerinde işlem yapmak tamamen kullanıcı sorumluluğundadır. Byqee uygulanan işlemler sonucu oluşabilecek hasarlardan sorumlu değildir.
• İşlemlere başlamadan önce, çalışma ortamının iletken malzemelerden arındırıldığına ve koruyucu ekipmanlar kullandığınıza emin olun.

İşlem Adımları;

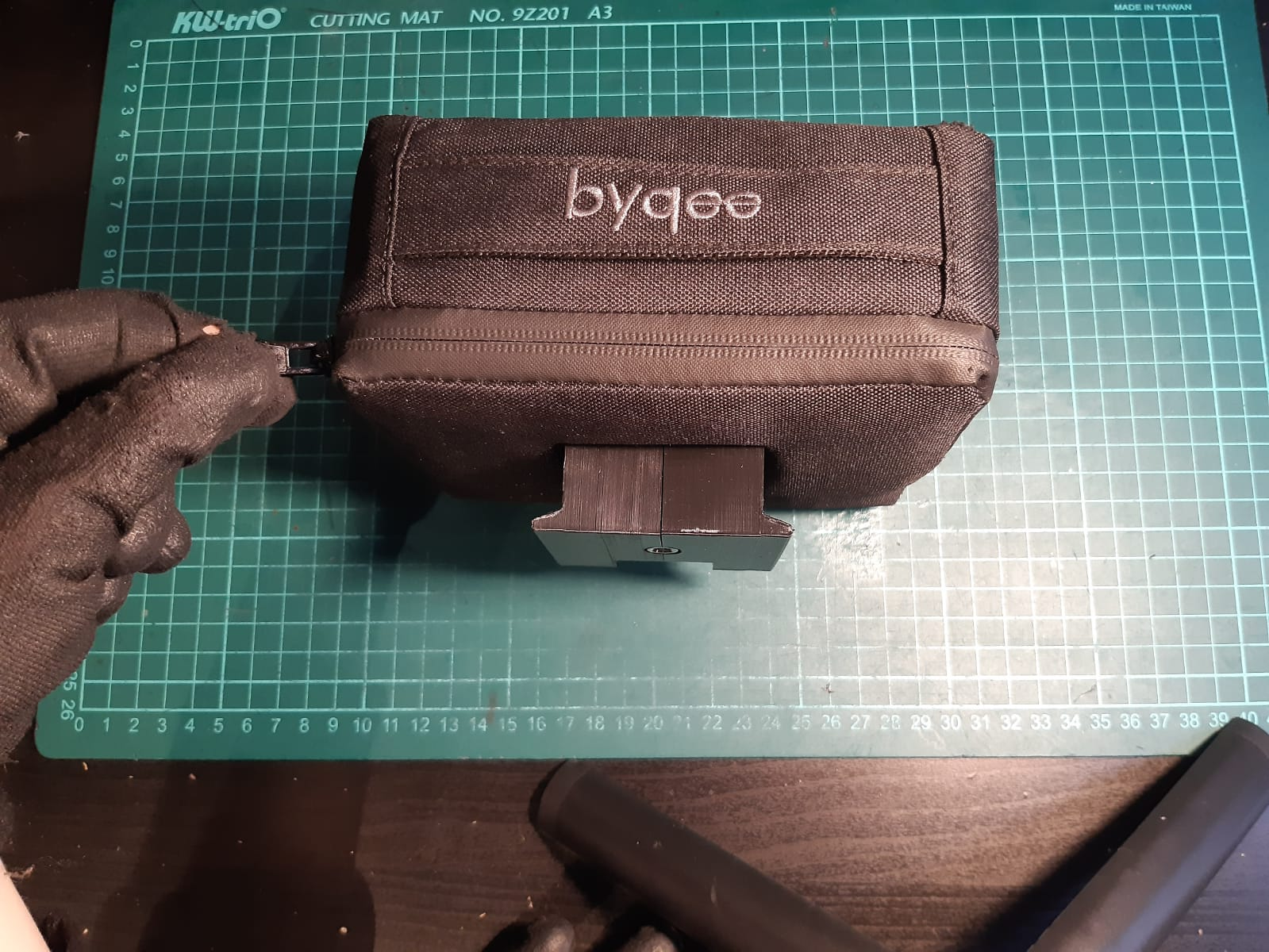

1- Batarya paketinizi; yalıtkan malzemelerden arındırılmış, çalışma rahatlığınıza sahip sert bir yüzeyde konumlandırın ve batarya çantanızı çıkarın.

2- Batarya kasanızın orta kısımda bulunan bandı dikkatlice sökerek sonra kullanılmak üzere muhafaza edin.

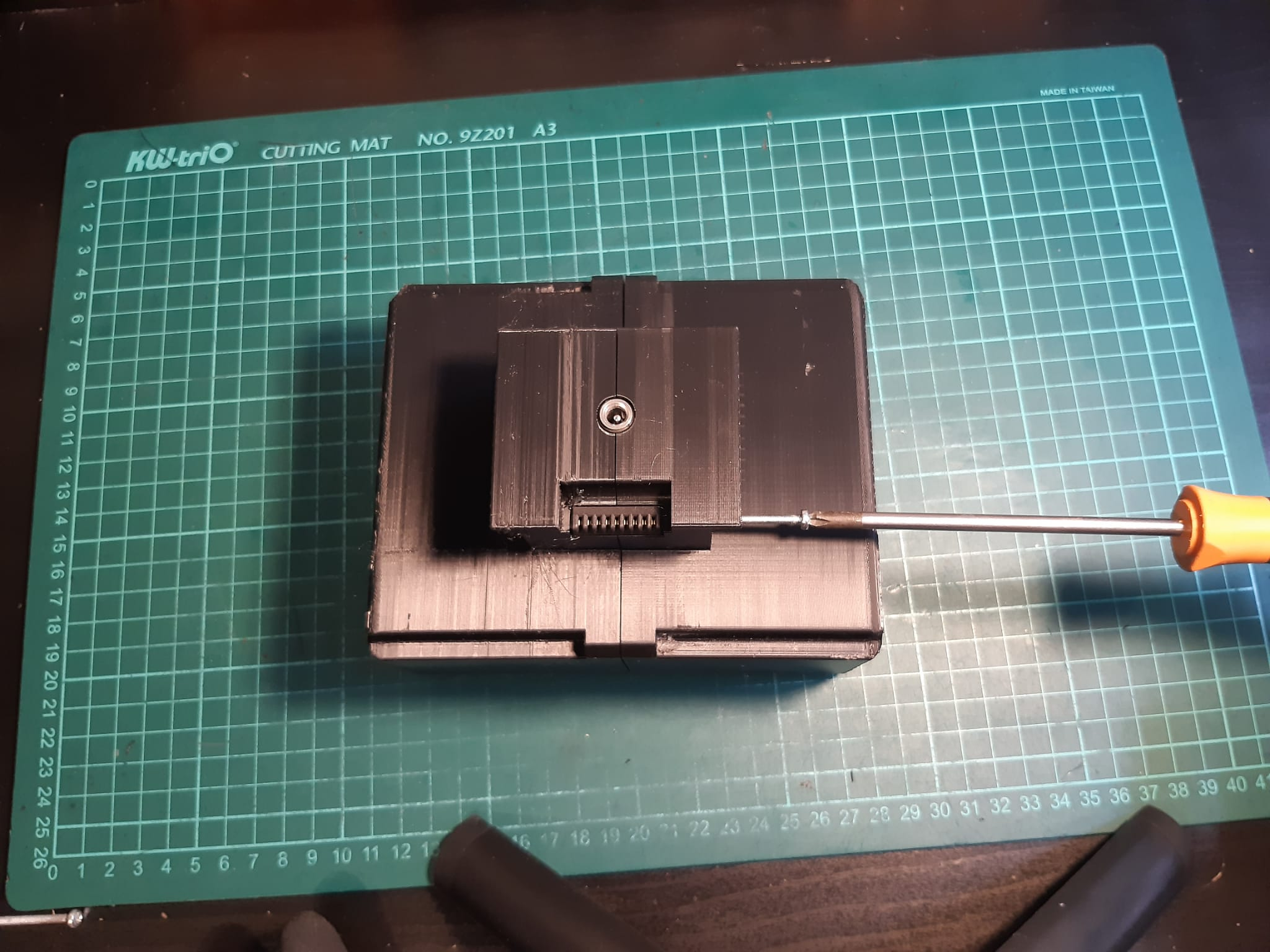

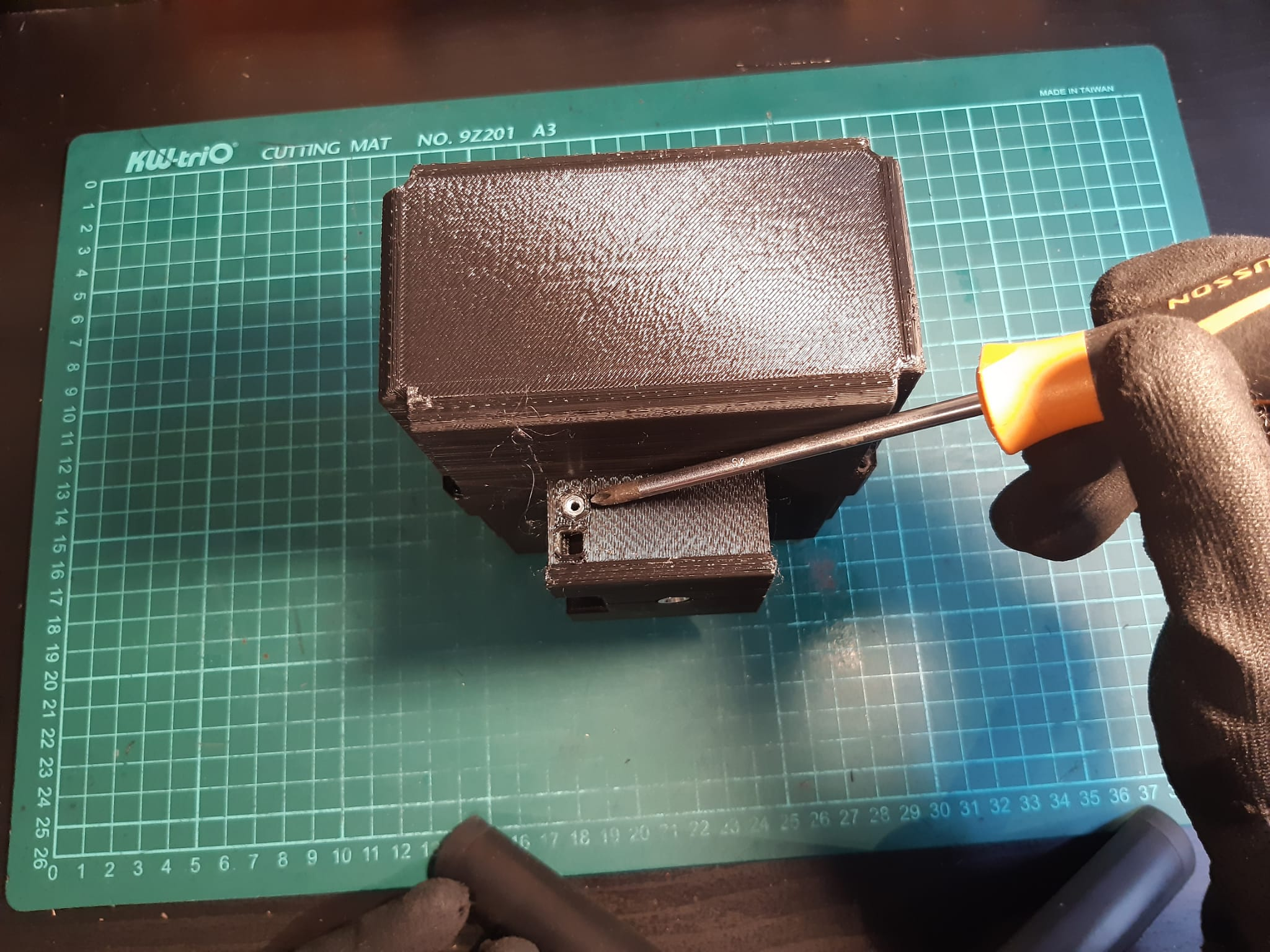

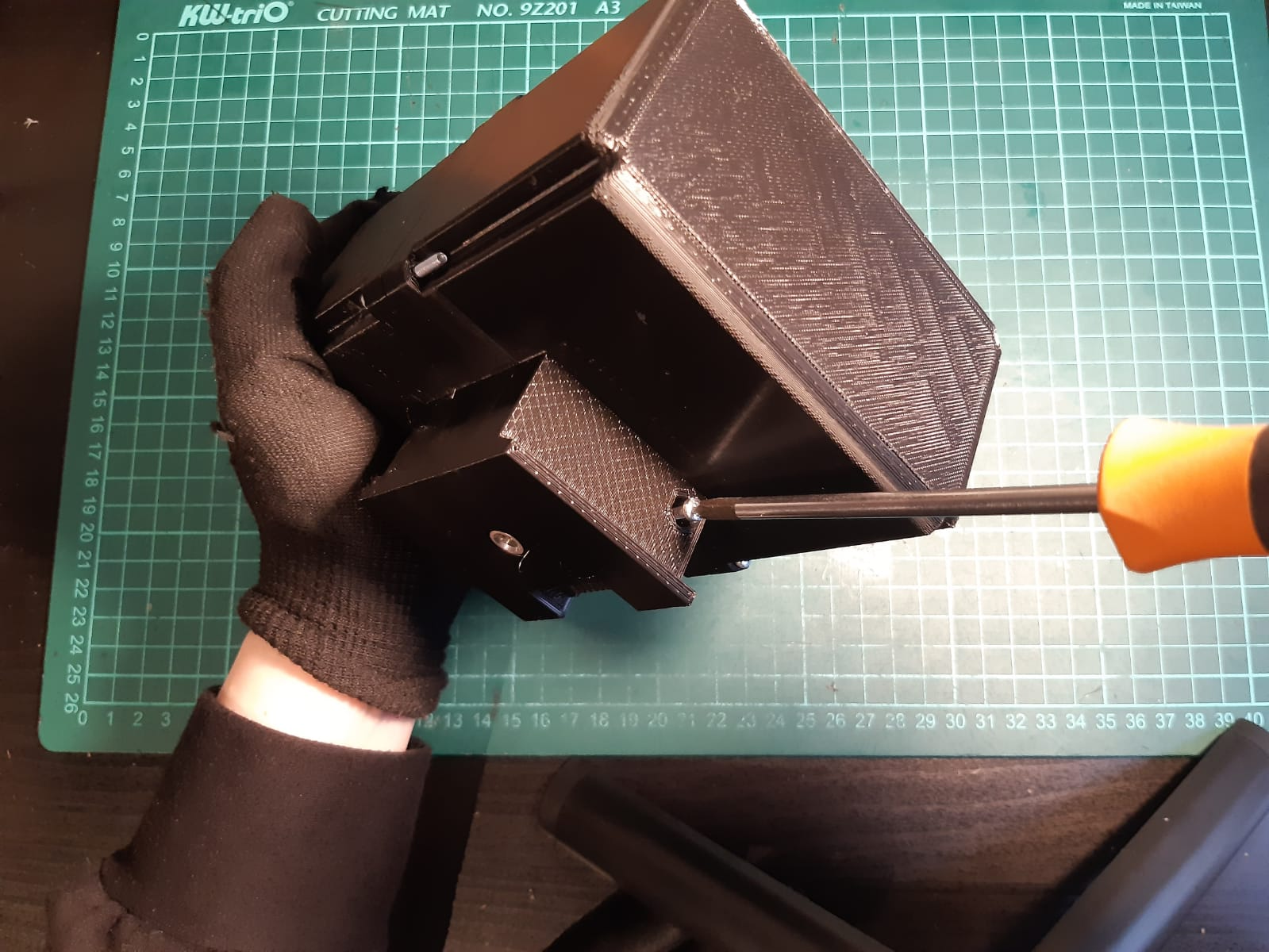

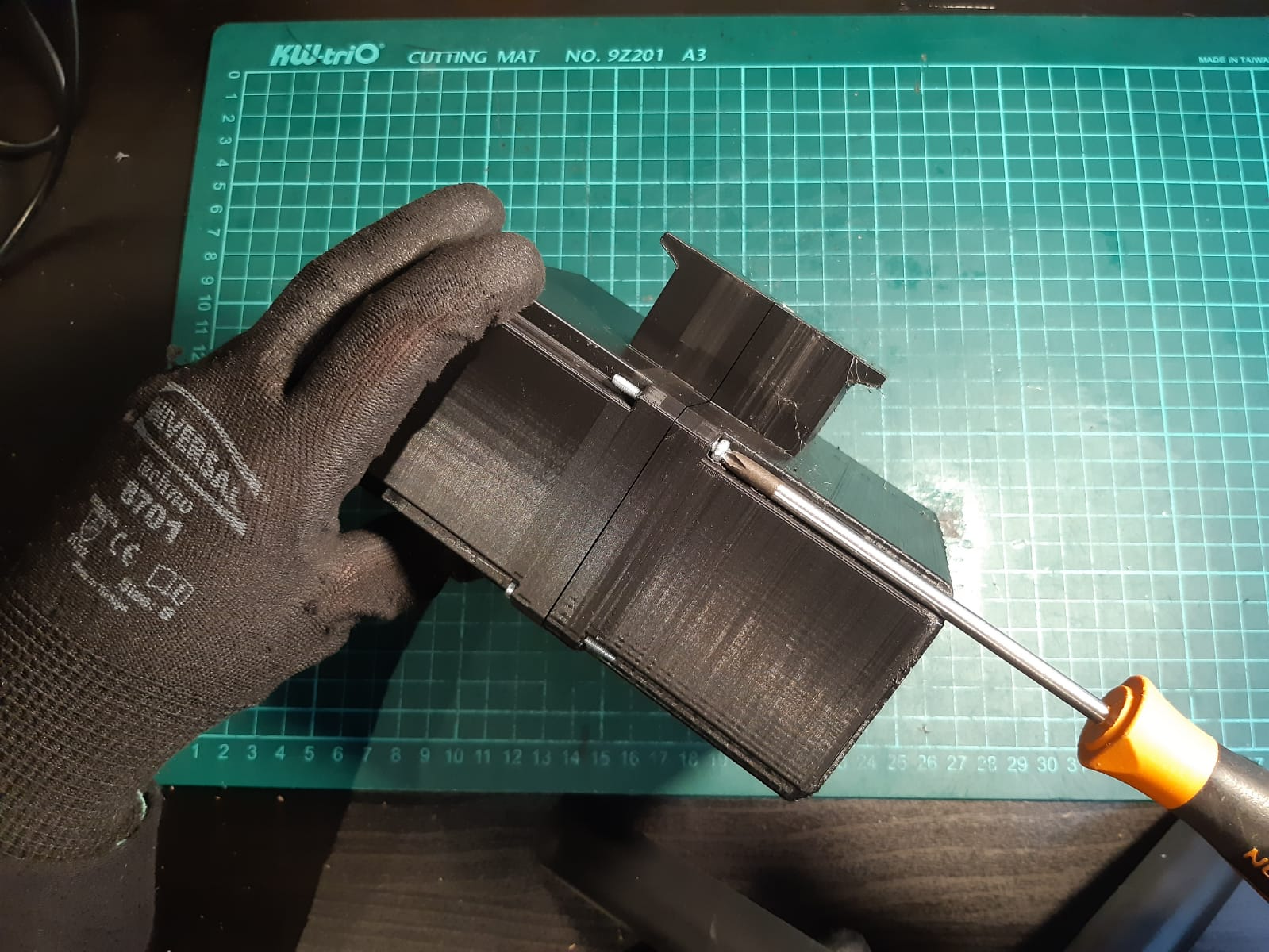

3- Arka ve ön kısımda bulunan vidaları yıldız tornavida ile çıkarın.

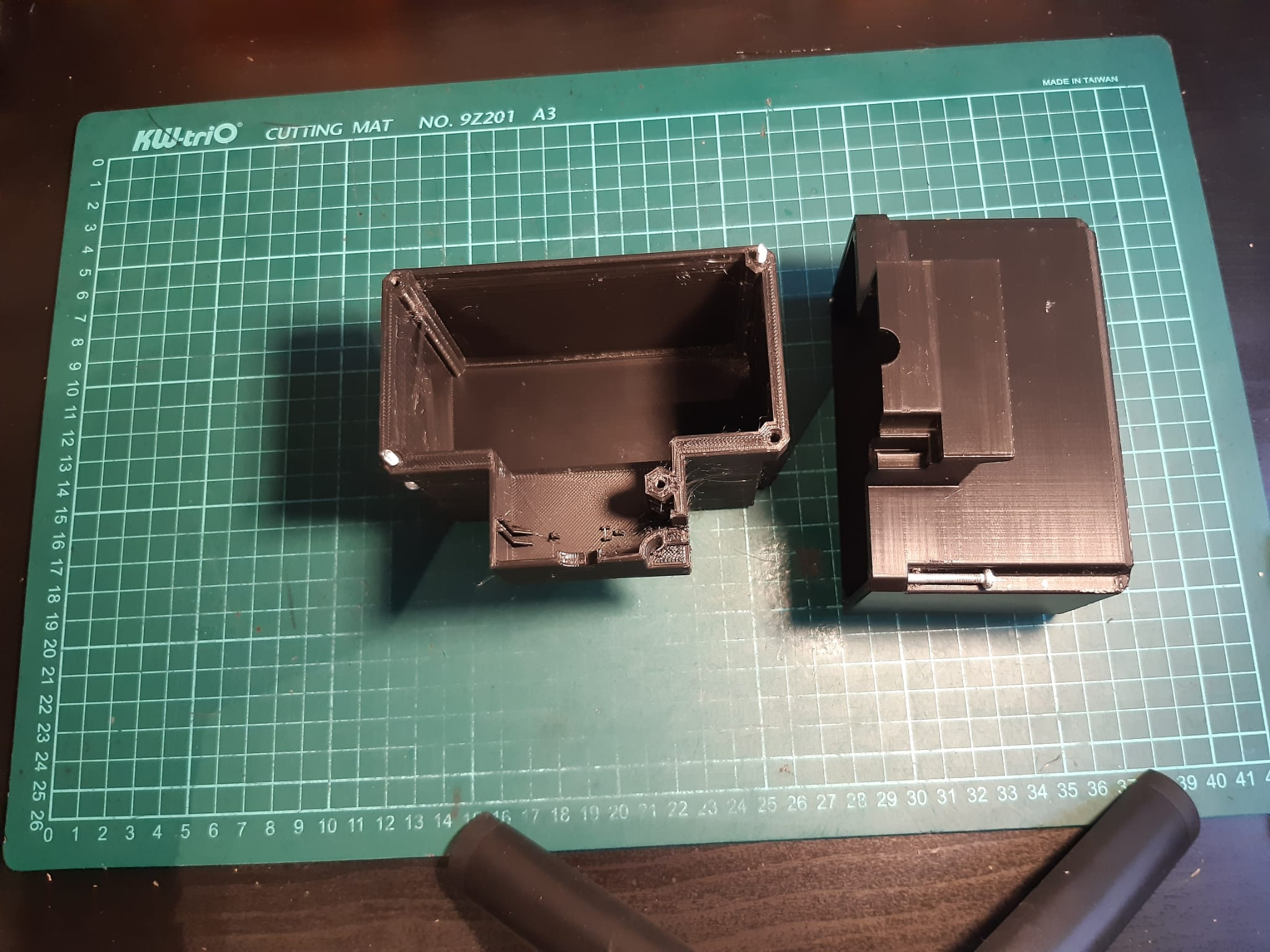

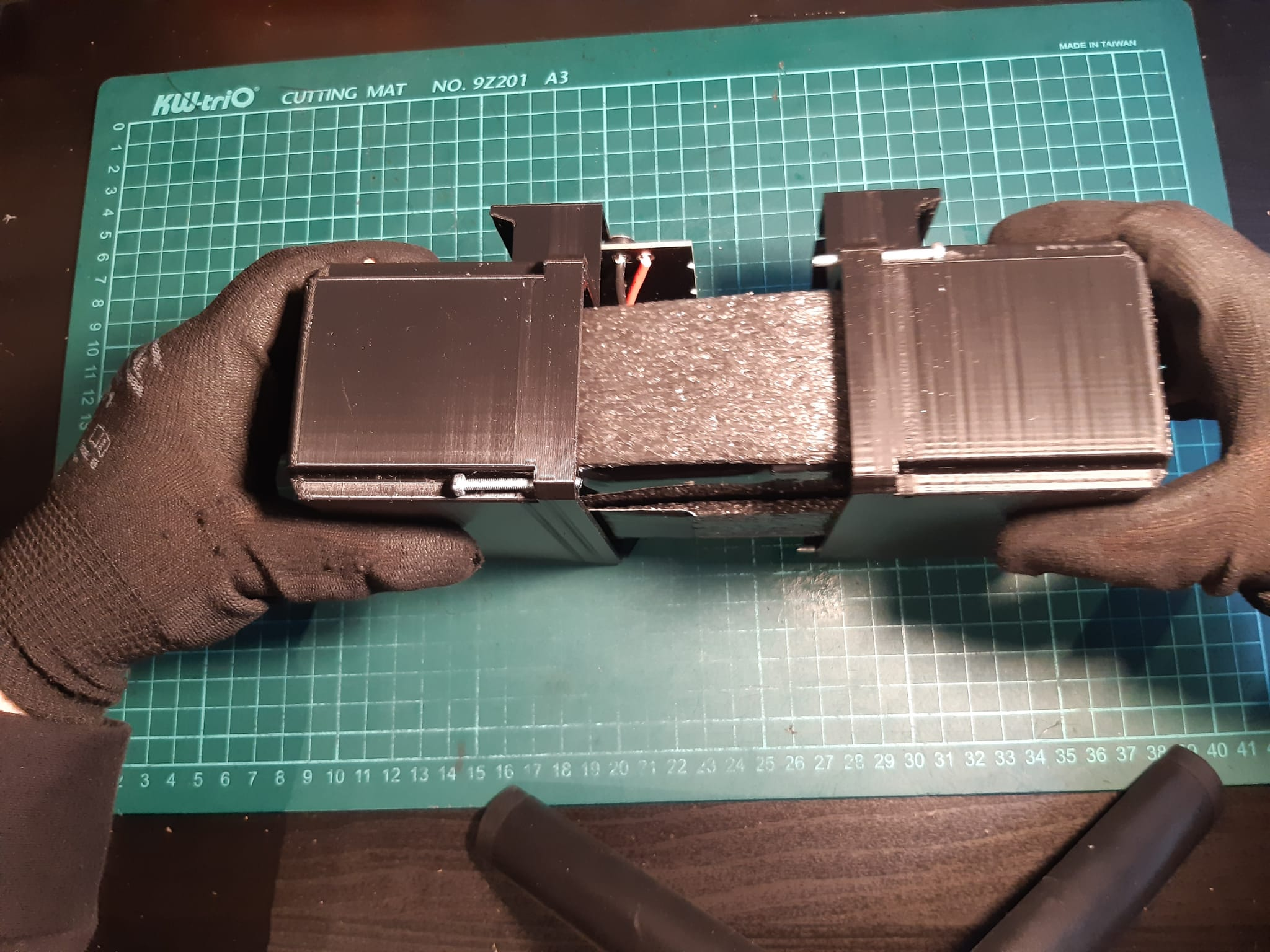

4- Batarya paketinize arkadan baktığınızda, kasanızın sol tarafı zemin olacak şekilde kasanızı yan yatırın. İki paketten oluşan batarya kasanızın üstte kalan sağ kasasını dikkatlice bataryadan ayırın.

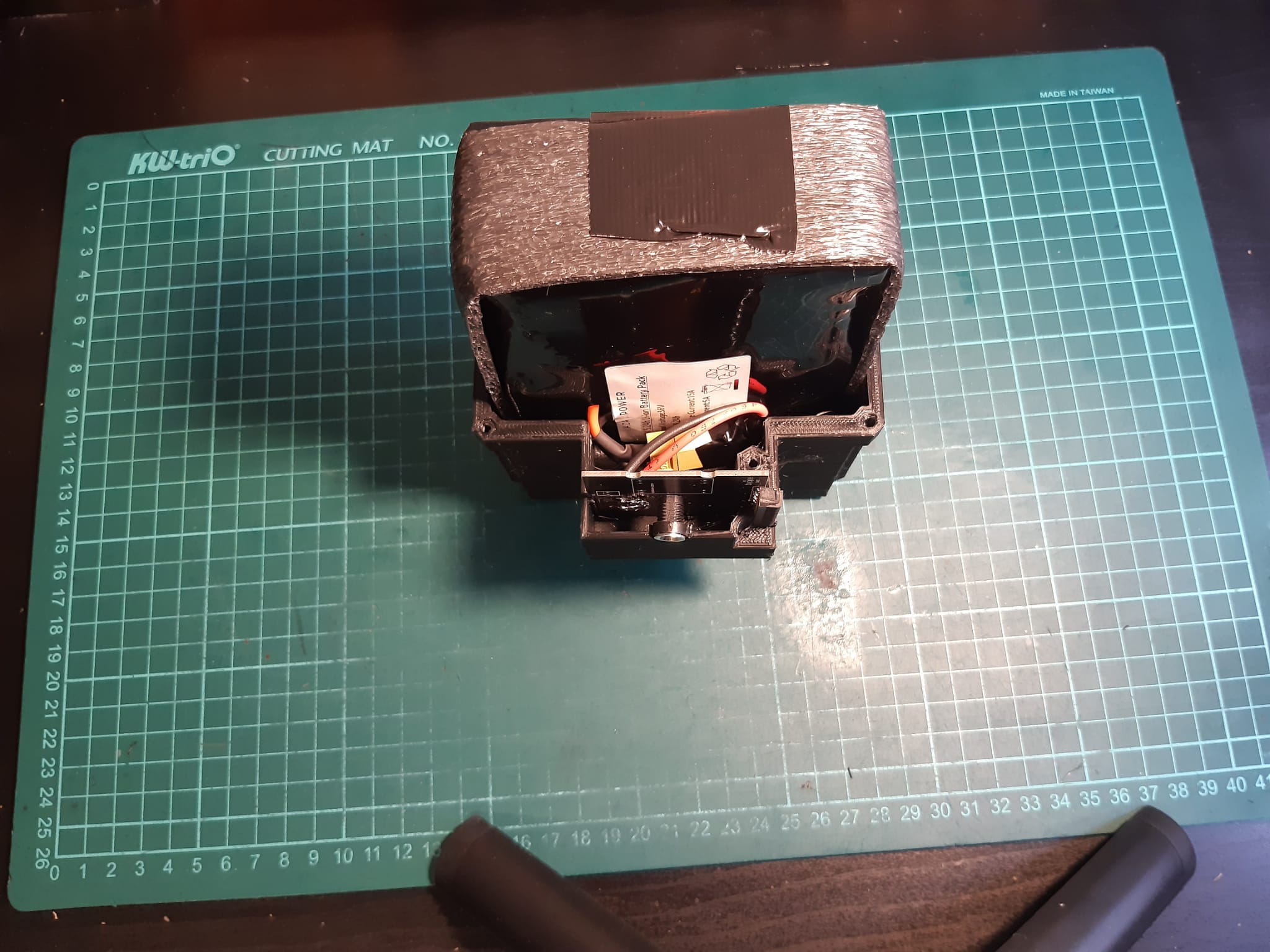

5- Açıkta gözüken pil paketiniz ve kontrol devrenizi batarya kutuplarına temas etmeden dikkatlice çıkarın ve güvenli bir yüzeyde muhafaza edin.

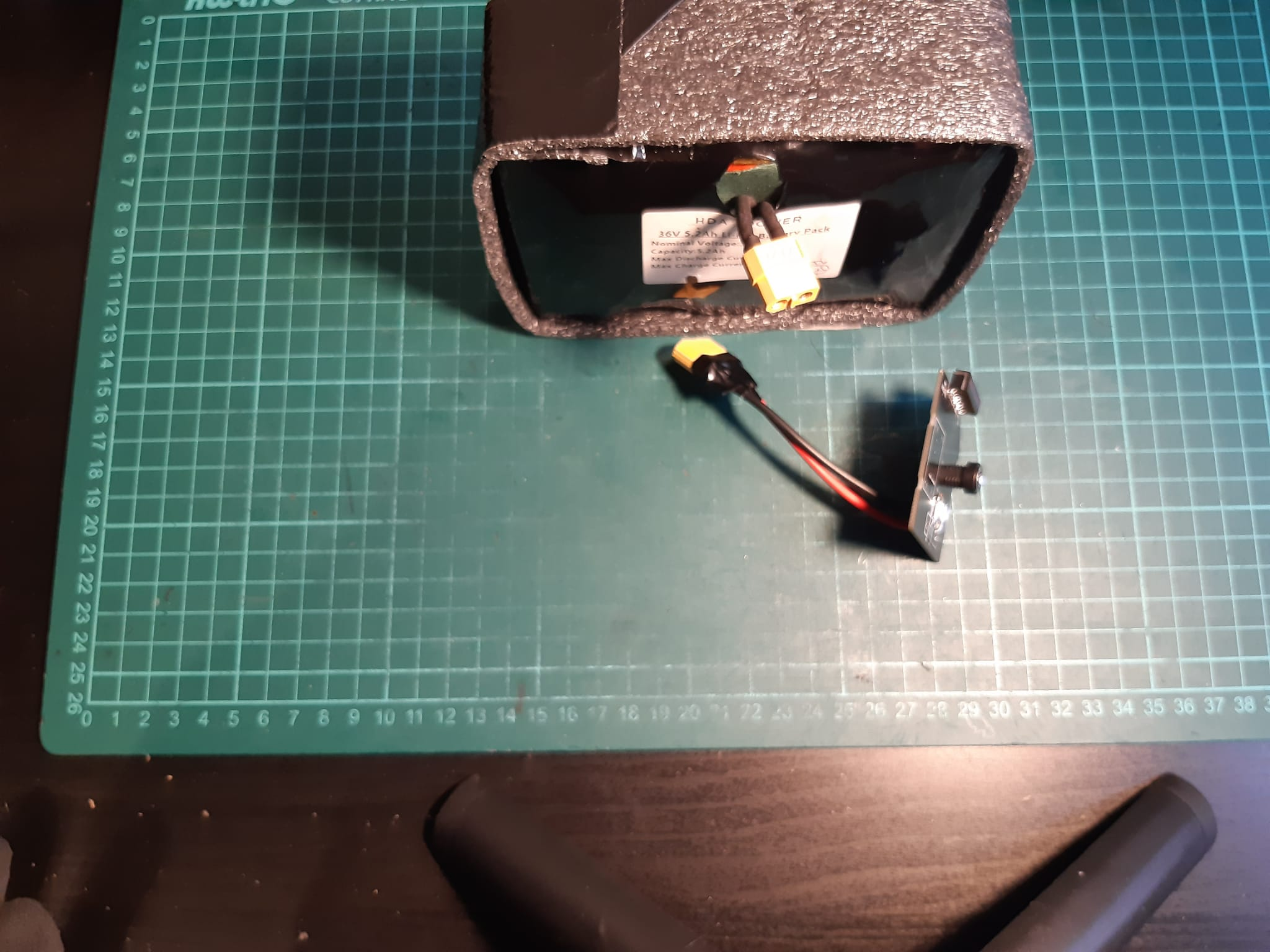

6- Eski kontrol devrenizi kutuplara temas etmeden dikkatlice XT60 konnektörden ayırın ve aynı işlemin tersi işlem olarak yeni kontrol devrenizi takın.

7- Çıkardığınız pil paketini tekrar kasasına takmak için kasanızın çıkıntılı kısmından baktığınızda sol tarafını yatay bir şekilde düz bir zemine koyun. Ardından pil paketini dikey ve kablo kısmı size bakacak (kablo sol tarafa) olacak şeklinde yerleştirin.

8- Kontrol devresini kasanın girintili kısmından yerleştirin deşarj pini (sağ taraftaki çıkıntılı kısma ) oturttun. Üzerine yine aynı şekilde kasanın sağ tarafını yerleştirin (orta kısmında şarj konnektörü gözükecektir)

9- Batarya kasanızın alt çıkıntılı kısmında m3 somun yuvasını bulun. Kuvvet uygulayarak yeni m3 somunu yerleştirin. Batarya kasasının söküm işlemlerinde 4 adet m3x30, 1 adet m3x40 civata elde etmiş olmanız gerekmektedir. Eğer civatalar kullanılamaz haldeyse yenilerini bu ölçülerde sipariş edebilirsiniz. M3x40 civatayı çıkıntılı kısımda somunu yakalayacak şekilde karşısındaki kasadan yıldız tornavida ile sıkın. Geriye kalan 4 adet m3x30 civatayı ise çapraz gelecek şekilde batarya kasasından çıkarttığınız pozisyonlara yıldız tornavida ile takın.

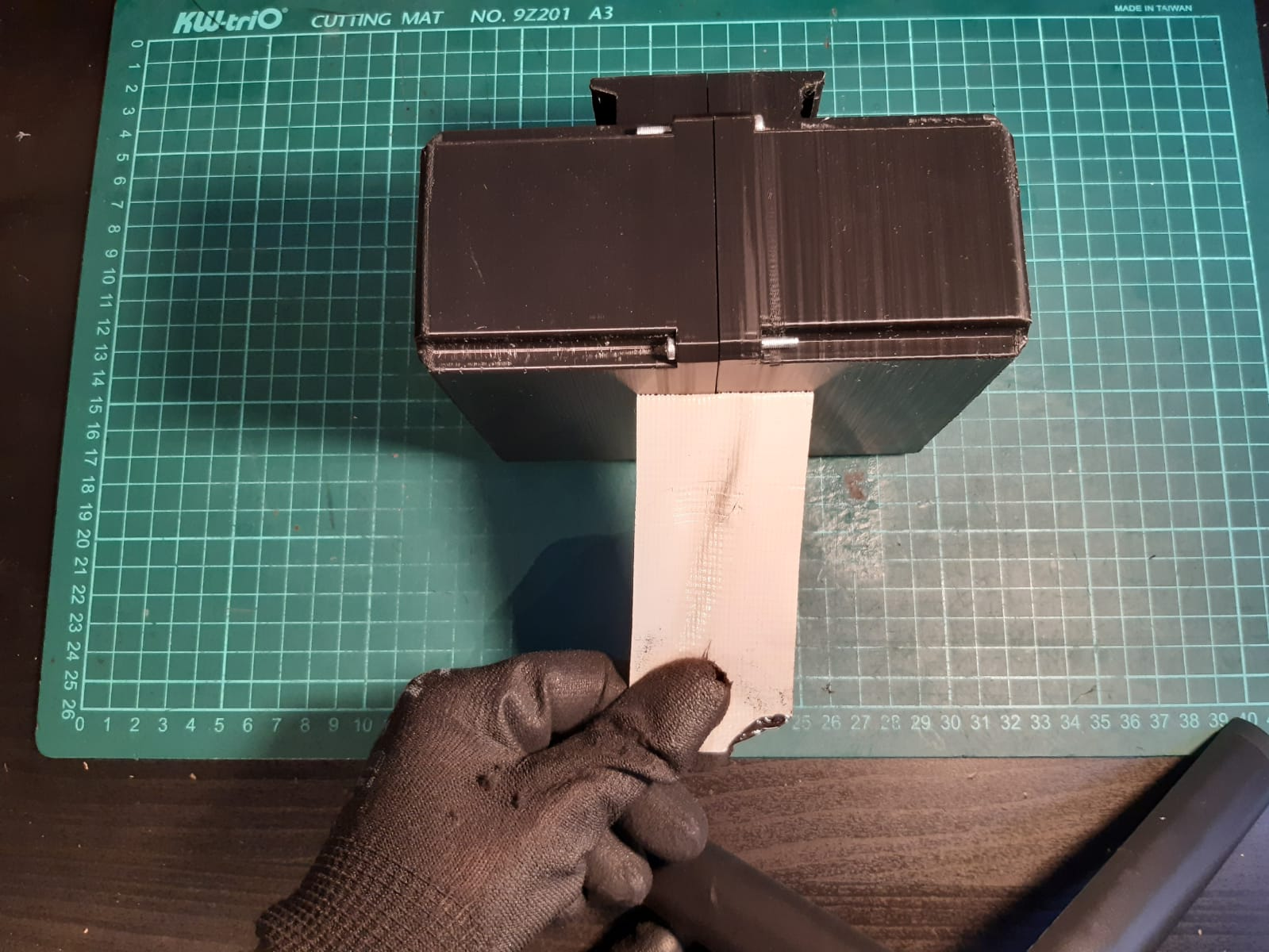

10- Tamir bandı ile vidaların üzerini kapatacak şekilde üst orta kısmından başlayarak alt arka kısmına kadar bantlayın (vida bitiminde) bantlamayı bitirin.

11- Çantanızı tekrar yerleştirin ve yeni bataryanız kullanıma hazır!
